Преимущества
- 1 час автономной работы;
- Функция самодиагностики;
- Высокая степень защиты IP65;
- Широкий выбор пиктограмм.

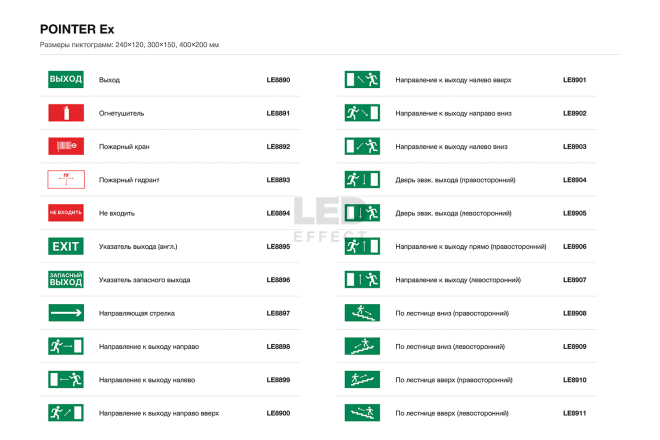

Знак безопасности POINTER Ex 300x150
Модификации
| Артикул | Вт | лм | Тцв, К | КСС | Цена, руб | |
| Базовая модификация - КСС тип "Д" | ||||||
| LE-СБП-72-006-8888Ex-65Х | 7 | 500 | 5000 | Д | 54000₽ |
|
| Базовая модификация - КСС тип "Д" с подогревом БАП | ||||||
| LE-СБП-72-006-9121Ex-65Х | 7 | 500 | 5000 | Д | 63000₽ |
|
Характеристики
| Тип продукции | светильник |
| Степень защиты, IP | IP65 |
| Тип напряжения | AC |
| Напряжение питания, В / частота, Гц | 176-264/50 |
| Размеры пиктограмм | 300x150 |
| Тип тестирования | Ручное тестирование |
| Габаритные размеры светильника (ДxШxВ), мм | 545x246x103 |
| Габаритные размеры упаковки (ДxШxВ), мм | 610x260x116 |
| Вес брутто, кг | 8,4 |
| Вес нетто, кг | 8 |
| Количество светодиодов, шт | 16 |
| Класс светораспределения | П |
| Эффективность, лм/Вт | 71 |
| Класс электробезопасности | I |
| Коэффициент мощности | 0,94 |
| Климатическое исполнение | УХЛ1 |
| Температурный диапазон, °С | -60...+50 |
| Маркировка взрывозащиты | 1Ex eb mb IIC T6 Gb X/Ex tb mb IIIC T80°C Db X |
| Гарантийный срок, лет | 5 |

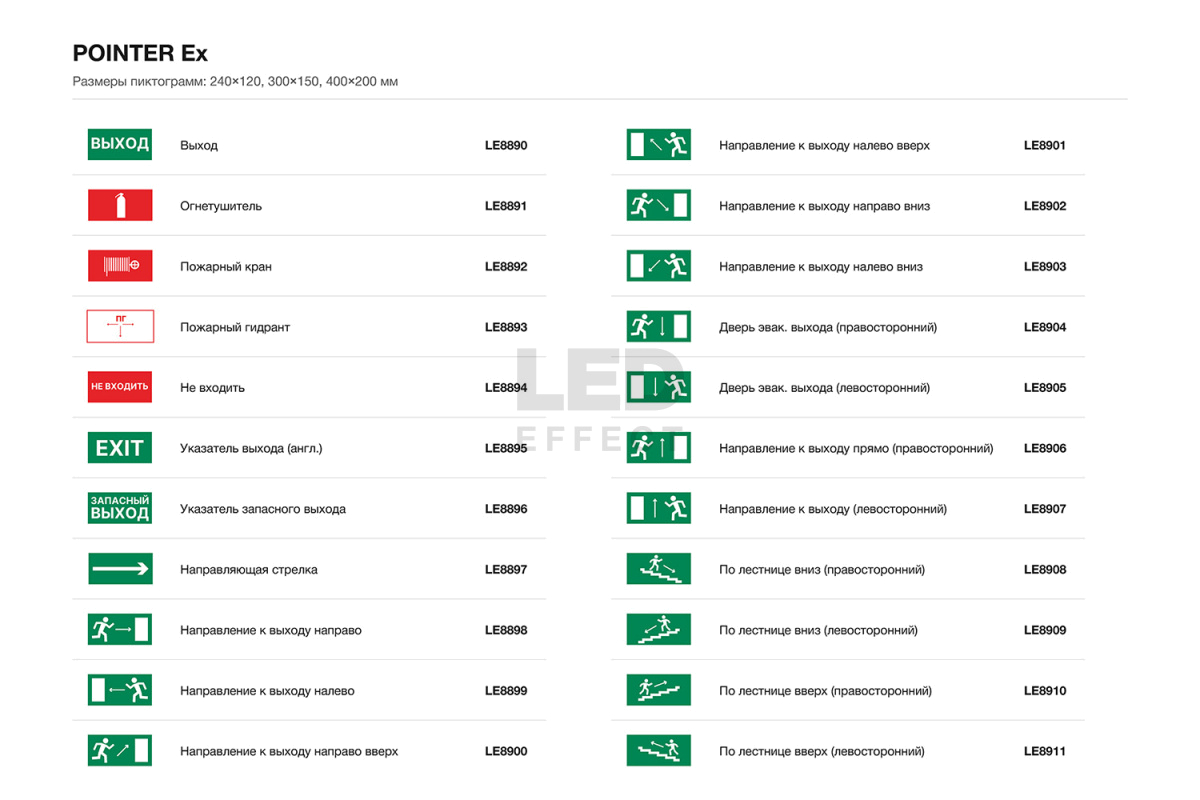

Опции
| Блок аварийного питания (БАП) на 3 часа | LE8273 |
| Проходное исполнение светильника | LE7007 |
| Входное напряжение DC 24 В | LE6544 |
| Входное напряжение DC 36 В | LE6545 |
| Надпись: Выход | LE8890 |
| Надпись: Огнетушитель | LE8891 |
| Надпись: Пожарный кран | LE8892 |
| Надпись: Пожарный гидрант | LE8893 |
| Надпись: Не входить | LE8894 |
| Надпись: Указатель выхода (англ.) | LE8895 |
| Надпись: Указатель запасного выхода | LE8896 |
| Надпись: Направляющая стрелка | LE8897 |
| Надпись: Направление к эвакуационному выходу направо | LE8898 |
| Надпись: Направление к эвакуационному выходу налево | LE8899 |
| Надпись: Направление к эвакуационному выходу направо вверх | LE8900 |
| Надпись: Направление к эвакуационному выходу налево вверх | LE8901 |
| Надпись: Направление к эвакуационному выходу направо вниз | LE8902 |
| Надпись: Направление к эвакуационному выходу налево вниз | LE8903 |
| Надпись: Указатель двери эвакуационного выхода (правосторонний) | LE8904 |
| Надпись: Указатель двери эвакуационного выхода (левосторонний) | LE8905 |
| Надпись: Направление к эвакуационному выходу прямо (правосторонний) | LE8906 |
| Надпись: Направление к эвакуационному выходу (левосторонний) | LE8907 |
| Надпись: Направление к эвакуационному выходу по лестнице вниз (правосторонний) | LE8908 |
| Надпись: Направление к эвакуационному выходу по лестнице вниз (левосторонний) | LE8909 |
| Надпись: Направление к эвакуационному выходу по лестнице вверх (правосторонний) | LE8910 |
| Надпись: Направление к эвакуационному выходу по лестнице вверх (левосторонний) | LE8911 |
Преимущества
Сферы применения
Применяются для освещения
- Объектов промышленного назначения;
- На предприятиях со взрывоопасной средой.
Общая информация
Общая информация
Аварийно-эвакуационные указатели постоянного действия POINTER Ex предназначены для обозначения выхода или направления эвакуационного движения во взрывоопасных зонах при возникновении чрезвычайной ситуации. Либо используются как оповещатели во взрывоопасных зонах. Предназначены для настенного или потолочного монтажа.
Корпус из листовой стали обеспечивает необходимую на производствах механическую прочность.
Рассеиватель из закаленного стекла.
Порошковая окраска возможна в цвет по техническому заданию заказчика.
Открывающаяся крышка на корпусе светильника обеспечивает быструю и простую смену табличек.
Степень защиты IP65 позволяет монтировать указатель в помещениях с повышенной влажностью на улице или вблизи систем пожаротушения.
Подключение указателей пятипроводное: линия освещения + нейтраль, аварийная линия + нейтраль, заземление.
В случае четырехпроводного заземления между нейтралями ставится перемычка.
На случай перебоев с подачей электроэнергии светильники укомплектованы аккумуляторной батареей, способной работать в автономном режиме в течении 1 часа. Опционально комплектуются батареей на 3 часа.
Аккумуляторный блок с возможностью замены после истечения срока службы.
В целях контроля состояния светильников предусмотрена функция самодиагностики. Для этого необходимо: выключить линию освещения (аварийная линия останется под напряжением) и поднести магнит к тестовому датчику. При исправном блоке аварийного питания включится зеленая индикация на блоке, при неисправном – красная.
Укомплектованы взрывозащищенным кабельным вводом под кабель d=6-18 в металлорукаве D=20мм. Опционально – проходное исполнение.
Опционально предусмотрен широкий ассортимент различных пиктограмм.
Маркировка взрывозащиты: 1Ex eb mb IIC T6 Gb X/Ex tb mb IIIC T80°C Db X
